DHLC800-500O

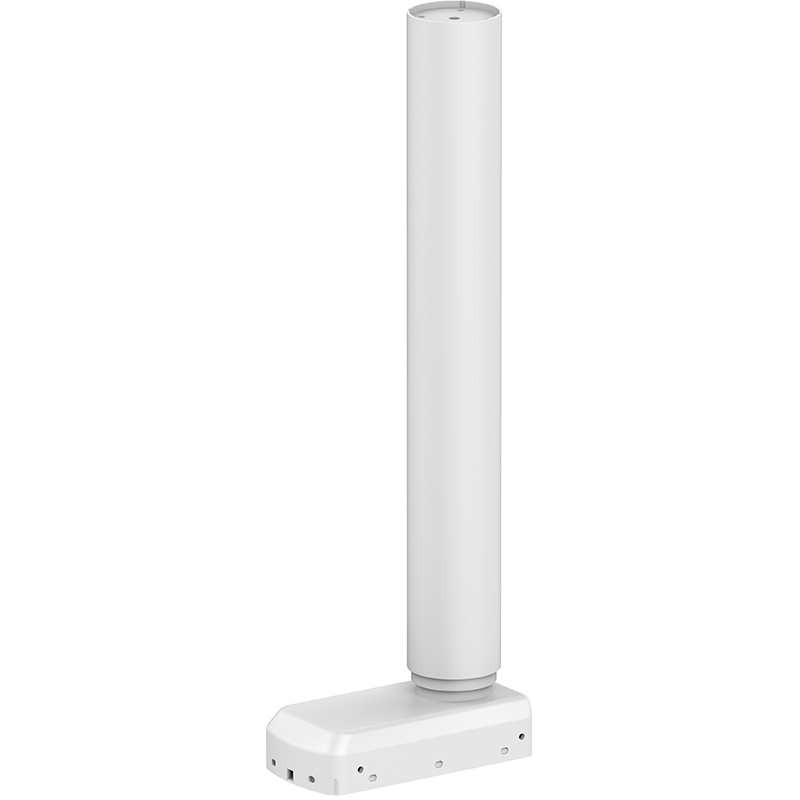

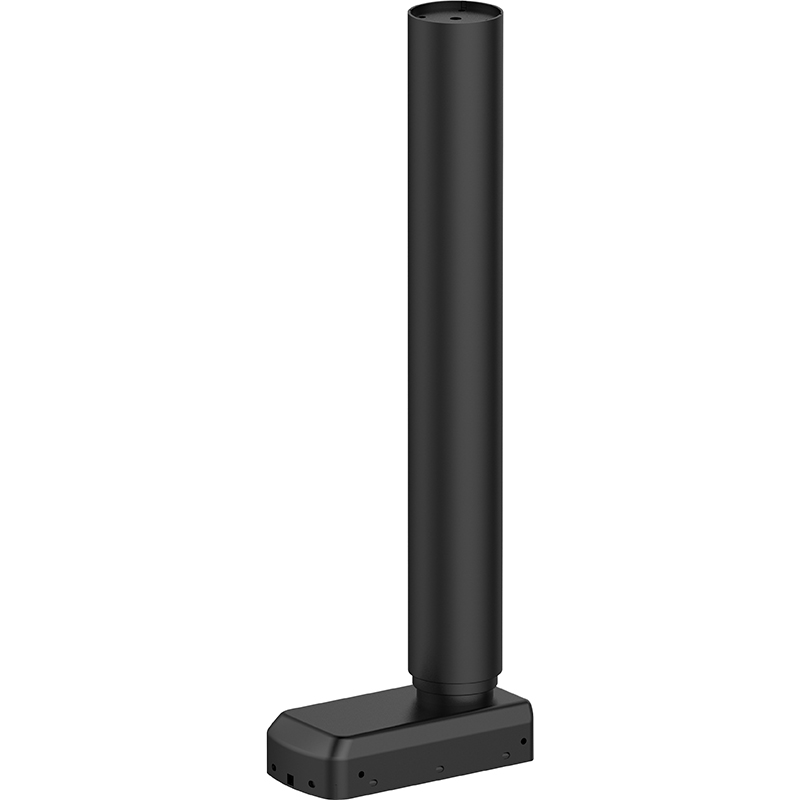

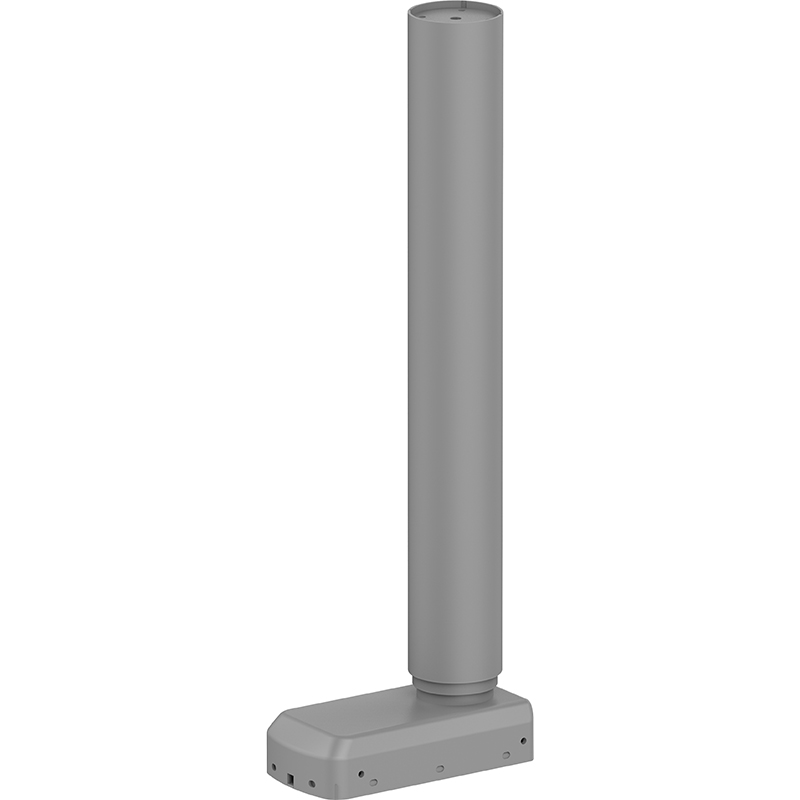

DHLC800-500O电动升降桌腿

工作电压:DC24V / DC12V 最大电流:2.5A-10A 最大负载:100KG 最大速度:25MM/S 行程范围:500-650MM

产品特点:60~90W直流电机,最大负载100KG,速度最大25MM/S,内置自锁机构

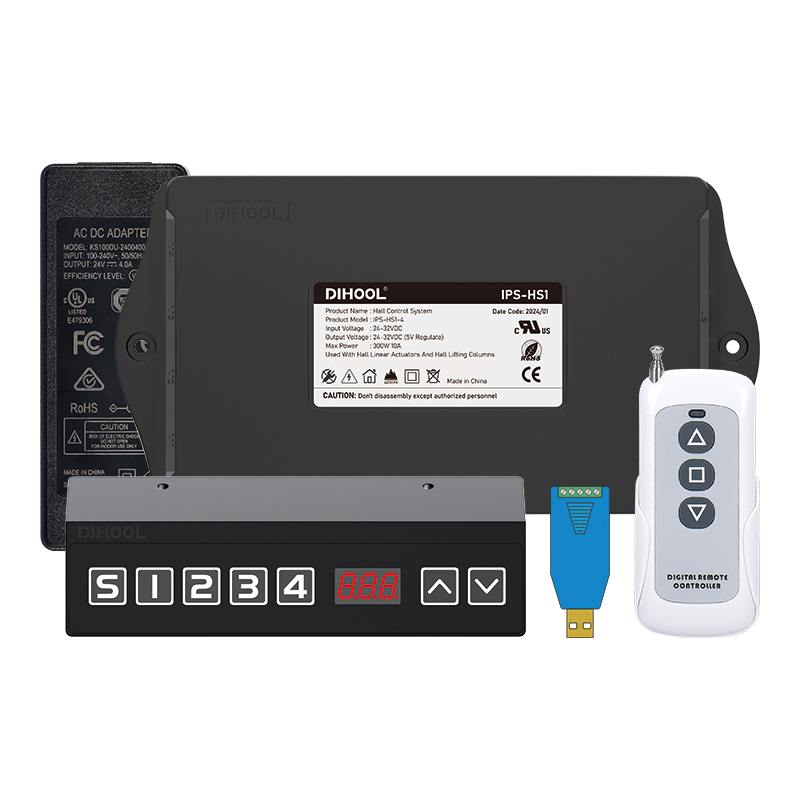

可选控制器:S2控制器,S1串口控制器,HS1霍尔同步控制器

可选功能:上下限位反馈


升降立柱
技术参数
文件下载

产品描述

DHLC800电动升降柱,最大负载100kg,速度25MM/S,内置霍尔传感器,无极开关,需要由霍尔控制器控制。电动升降立柱分为2立柱和3立柱,行程分为500MM/650MM
适用于家具办公桌、工业升降台、摄影台、实验室升降台、电视升降台等场所

技术参数

500°
初始高度660毫米
最终高度1160毫米
行程长度500毫米
部分2
输入电压DC24V~DC30V
负载牵引能力(N)800N/1000N
负载推力(N)800N/1000N
自锁能力(N)800N/1000N
最大功率55瓦
最高速度25毫米/秒
颜色RAL9005(黑色)/RAL7045(灰色)/RAL9016(白色)
使用频率10%工作制,最多1小时继续工作
环境温度-10°C 至 60°C
可选功能霍尔传感器
限位开关没有
安装螺丝M6*16MM,螺丝过长会损坏电机
额定工作能力最大负载的80%,无法长时间保持最大负载运行
注意

2柱升降系统和4柱升降系统,
任何立柱负载不能超过100KG,需要保持固定

外形尺寸绘制
